十二角法兰螺栓

：根据客户需求

立即在线询价立即在线询价

规格：根据客户需求

对应标准数据参考

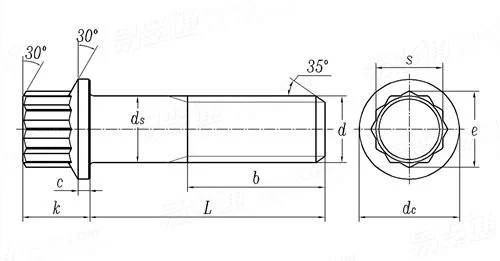

JB /T6686-1993 12角头法兰面螺栓 12-spline Flange Bolts
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重 螺纹长度

螺纹规格 d

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

P	螺距
c	最大值
c	最小值
d_c	最大值
d_c	最小值
d_s	最大值
d_s	最小值
e	最小值
k	公称
	最大值
	最小值
s	最大值
s	最小值
r	最大值
r	最小值
z

1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
1.9	2.14	3.52	4.35	5.15	5.94	6.91	6.82	6.54	7.98
1.65	1.89	3.22	4.05	4.79	5.58	6.55	6.46	5.9	7.35
9.5	12.6	14.3	19	21.4	23.8	26.2	28.6	33.3	38.1
9.14	12.17	13.87	18.48	20.88	23.28	25.68	28.08	32.68	37.48
6	8	10	12	14	16	18	20	22	24
5.85	7.85	9.85	11.82	13.82	15.82	17.82	19.79	21.79	23.79
8.1	9.2	11.5	13.8	16.2	19.6	21.9	21.9	25.4	27.7
6.4	8	9.5	12.7	15	15.9	18	19	22.2	25.4
6.51	8.11	9.61	12.83	15.13	16.03	18.13	19.16	22.36	25.56
6.29	7.89	9.39	12.57	14.87	15.77	17.87	18.84	22.04	25.24
7	8	10	12	14	17	19	19	22	24
6.85	7.85	9.85	11.82	13.82	16.82	18.79	18.79	21.79	23.79
0.4	0.4	0.5	0.8	0.8	0.8	1	1	1	1.2
0.28	0.28	0.38	0.55	0.55	0.55	0.75	0.75	0.75	0.95
1	1.2	1.5	2	2	2	2.5	2.5	2.5	3

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

-

螺纹长度b

-

-

-

-

-

-

-

-

-

-

螺纹规格 d

(M27)

M30

(M33)

M36

(M39)

M42

(M45)

M48

(M52)

P	螺距
c	最大值
c	最小值
d_c	最大值
d_c	最小值
d_s	最大值
d_s	最小值
e	最小值
k	公称
	最大值
	最小值
s	最大值
s	最小值
r	最大值
r	最小值
z

3	3.5	3.5	4	4	4.5	4.5	5	5
7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
27	30	33	36	39	42	45	48	52
26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
27.7	34.6	36.9	41.6	47.3	47.3	53.1	57.7	57.7
25.4	28.7	31.8	35	38.1	41.2	44.5	50.8	50.8
25.56	28.96	32	35.2	38.3	41.4	44.7	51.03	51.03
25.24	28.54	31.6	34.8	37.9	41	44.3	50.57	50.57
24	30	32	36	41	41	46	50	50
23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
1.2	1.4	1.6	1.6	1.8	1.8	2	2.2	2.2
0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
4	4	4	5	5	5	6	6	6

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

螺纹长度b

-

-

-

-

-

-

-

-

-

①,d₁ 为倒角圆的直径。d₁ ≈ 0.95s。
