梅花头法兰螺丝

：根据客户需求

规格：根据客户需求


对应标准数据参考

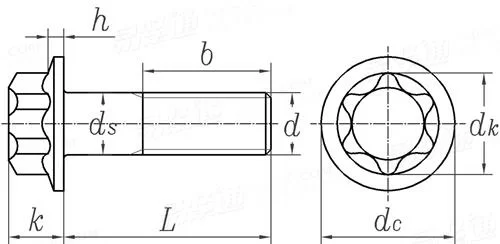

ASME B(T9)18.2.1-2012 梅花头凸缘螺钉 [Table 9]
Lobed Head Screws [Table 9]
ASME B(T9)18.2.1-2012 梅花头凸缘螺钉 [Table 9]

尺寸单位:
公称长度L 注:下拉选择公称长度，可获得 单重 螺纹长度
螺纹规格 d
1/4 5/16 3/8 7/16 1/2 9/16 5/8
PP UNC
dk 参考
k 最大值
最小值
h 最大值
最小值
dc 最大值
最小值
B 最大值
梅花头代码
ds 最大值
最小值
b L≤6
L＞6
r 最大值
最小值
20 18 16 14 13 12 11
0.287 0.362 0.431 0.499 0.571 0.645 0.715
0.255 0.323 0.394 0.472 0.515 0.551 0.63
0.245 0.313 0.384 0.462 0.505 0.541 0.62
0.07 0.1 0.125 0.155 0.16 0.165 0.2
0.06 0.09 0.115 0.145 0.15 0.153 0.188
0.375 0.469 0.562 0.656 0.75 0.844 0.938
0.365 0.457 0.55 0.642 0.735 0.828 0.921
0.2073 0.2663 0.3103 0.3613 0.4113 0.4663 0.5183
E8 E10 E12 E14 E16 E18 E20
0.25 0.3125 0.375 0.4375 0.5 0.5625 0.625
0.245 0.3065 0.369 0.4305 0.493 0.5545 0.617
0.75 0.875 1 1.125 1.25 1.375 1.5
1 1.125 1.25 1.375 1.5 1.625 1.75
0.025 0.025 0.025 0.025 0.025 0.45 0.45
0.015 0.015 0.015 0.015 0.015 0.02 0.02
千件钢制重≈kg
- - - - - - -
螺纹长度b
- - - - - - -
螺纹规格 d
3/4 7/8 1 1-1/8 1-1/4 1-3/8
PP UNC
dk 参考
k 最大值
最小值
h 最大值
最小值
dc 最大值
最小值
B 最大值
梅花头代码
ds 最大值
最小值
b L≤6
L＞6
r 最大值
最小值
10 9 8 7 7 6
0.86 1 1.138 1.28 1.42 1.562
0.787 0.866 1.063 1.181 1.299 1.417
0.777 0.856 1.053 1.171 1.289 1.407
0.255 0.27 0.355 0.382 0.422 0.453
0.243 0.26 0.343 0.37 0.41 0.441
1.125 1.312 1.5 1.688 1.875 2.062
1.107 1.293 1.479 1.665 1.852 2.038
0.6183 0.7193 0.8393 0.9433 1.0463 1.1513
E24 E28 E32 E36 E40 E44
0.75 0.875 1 1.125 1.25 1.375
0.741 0.866 0.99 1.114 1.239 1.363
1.75 2 2.25 2.5 2.75 3
2 2.25 2.5 2.75 3 3.25
0.45 0.065 0.095 0.095 0.095 0.095
0.02 0.04 0.06 0.06 0.06 0.06
千件钢制重≈kg
- - - - - -
螺纹长度b
- - - - - -
①,螺纹公称长度b为参考尺寸，仅用于计算。当螺栓公称长度 L ≤ 6 in 时，b=2d+0.25；当L＞6in时，b=2d+0.5 。
①,参考值
①,参考值
