Q181 法兰螺栓

需求订制材质：1008，10B21，35K，40Cr，35CrMo；规格范围：M6—M16；表面处理：磷化,发黑，白锌，...

可按需求订制

材质：1008，10B21，35K，40Cr，35CrMo；规格范围：M6—M16；表面处理：磷化,发黑，白锌，蓝白锌，彩锌，军绿，达克罗


对应标准数据参考

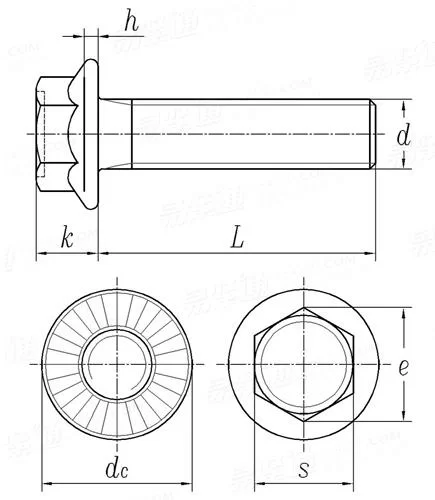

Q 180 六角法兰面带齿螺栓
Hexagon Flange Bolts
Q 180 六角法兰面带齿螺栓

尺寸单位: 毫米(mm)
螺纹尺寸
d
M6 M8 M10 M12 (M14) M16
P 螺距
dc 最大值
k 最大值
e 最小值
s 最大值
最小值
齿数
a ① 最大值
c ② 最小值
1 1.25 1.5 1.75 2 2
13.6 17 20.8 24.7 28.6 32.8
6.8 8.5 9.7 11.9 12.9 15.1
8.56 10.8 14.08 16.32 19.68 22.94
8 10 13 15 18 21
7.64 9.64 12.57 14.57 17.57 20.16
24 24 30 30 39 39
3 3.75 4.5 5.25 6 6
1.1 1.2 1.5 1.8 2.1 2.4
①,此处原件中a为最小值，但其引用标准QC/T 340-1999中为最大值，综合考虑在本表格中按QC/T 340-1999中的方式表示，特此说明。
②,此处原件中c为最大值，但其引用标准QC/T 340-1999中为最小值，综合考虑在本表格中按QC/T 340-1999中的方式表示，特此说明。
