平底彩锌法兰螺栓

需求订制材质：1008，10B21，35K，40Cr，35CrMo；规格范围：M6—M16；表面处理：磷化,发黑，白锌，...

可按需求订制

材质：1008，10B21，35K，40Cr，35CrMo；规格范围：M6—M16；表面处理：磷化,发黑，白锌，蓝白锌，彩锌，军绿，达克罗


对应标准数据参考

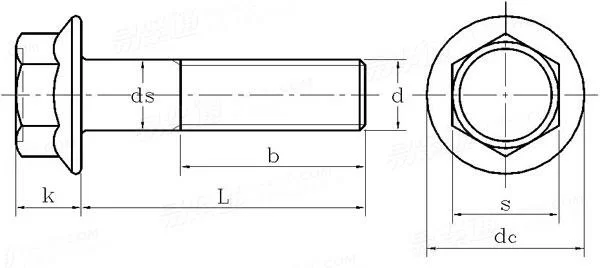

JIS B(Type 2)1189-2005 2型六角法兰螺栓 [Attached Table 2]
Hexagon Flange Bolt - Type 2 - [Attached Table 2]
JIS B(Type 2)1189-2005 2型六角法兰螺栓 [Attached Table 2]

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 螺纹长度
螺纹尺寸
d
M4 M5 M6 M8 M10 M12 (M14) M16
P 粗牙
细牙
ds 最大值=公称
最小值
s 最大值=公称
最小值
e 最小值
dc 最大值
dw 最小值
k 最大值
k1 最小值
c 最小值
r1 最大值
r 最小值
da 最大值
kw 最小值
x
0.7 0.8 1 1.25 1.5 1.75 2 2
/ / / 1 1.25 1.25 1.5 1.5
4 5 6 8 10 12 14 16
3.9 4.9 5.9 7.85 9.85 11.8 13.8 15.8
7 8 10 12 14 17 19 22
6.8 7.8 9.8 11.75 13.75 16.75 18.65 21.65
7.74 8.87 11.05 13.25 15.51 18.90 21.10 24.49
10.5 12 14 17.5 21 25 29 33
7.5 9 11 14.5 18 22 26 30
4.2 5 6 8 10 11.5 13.5 15
2.4 3 3.6 4.8 6 7.2 8.4 9.6
0.6 0.7 0.8 1.0 1.2 1.4 1.6 1.8
0.6 0.7 0.8 1.1 1.4 1.6 1.8 2.0
0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6
4.7 5.7 6.8 9.2 11.2 14.2 16.2 18.2
1.6 2.0 2.3 3.1 3.9 4.7 5.5 6.2
1.4 1.6 2.0 2.5 3.0 3.5 4.0 4.0
螺纹长度b
- - - - - - - -
